引入

我们在前文中讲Lifecycle以及组件，怎么会突然讲JMX和MBean呢？本文通过承接上文Lifecycle讲Tomcat基于JMX的实现。

为什么要了解JMX

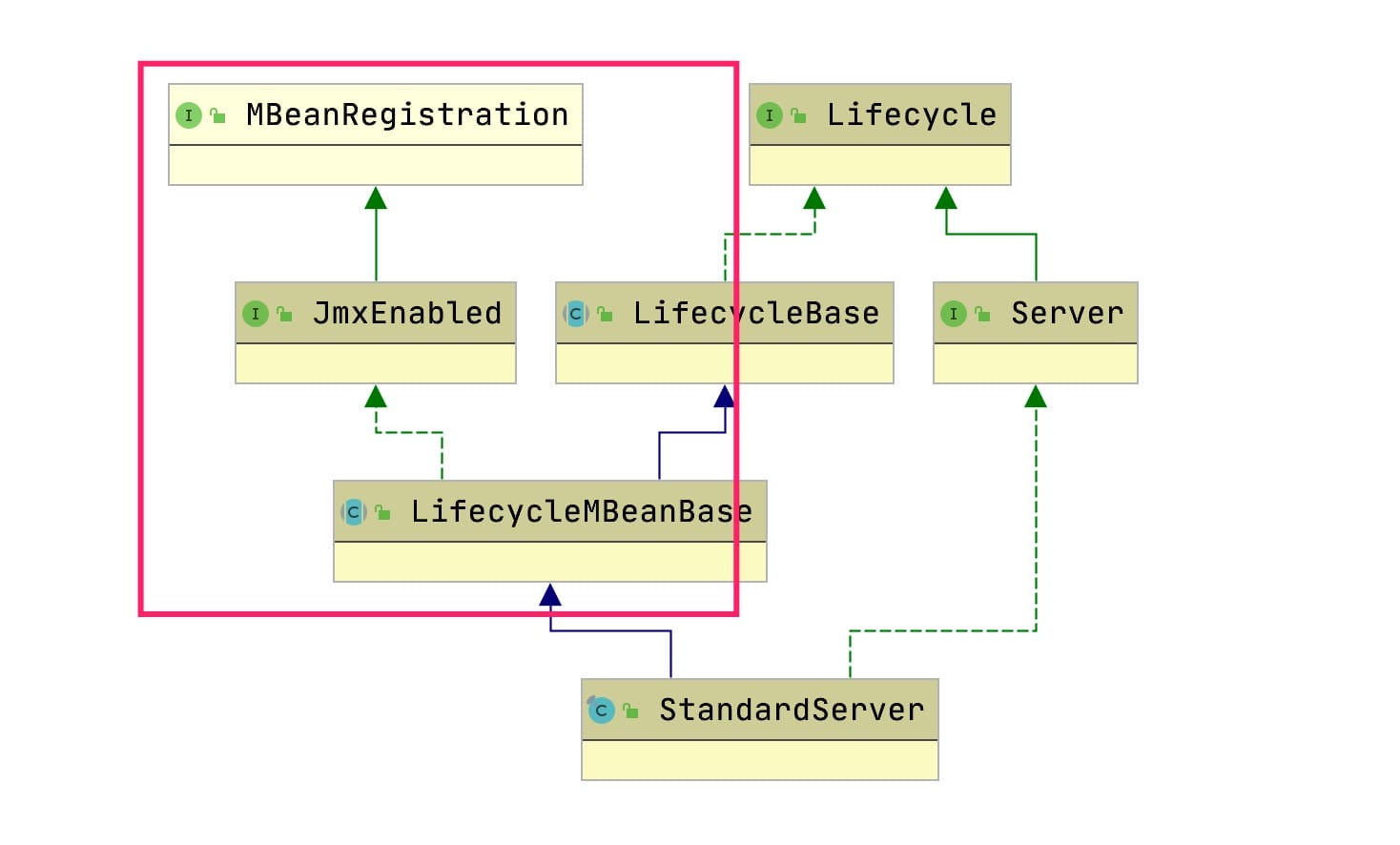

我们在上文中讲Lifecycle和相关组件时，你会发现其实还设计一块就是左侧的JMX和MBean的实现，即LifecycleMBeanBase.

什么是JMX和MBean

JMX是java1.5中引入的新特性。JMX全称为“Java Management Extension”，即Java管理扩展。

JMX(Java Management Extensions)是一个为应用程序植入管理功能的框架。JMX是一套标准的代理和服务，实际上，用户可以在任何Java应用程序中使用这些代理和服务实现管理。它使用了最简单的一类javaBean，使用有名的MBean，其内部包含了数据信息，这些信息可能是程序配置信息、模块信息、系统信息、统计信息等。MBean可以操作可读可写的属性、直接操作某些函数。

应用场景 ：中间件软件WebLogic的管理页面就是基于JMX开发的，而JBoss则整个系统都基于JMX构架，我们今天讲的Tomcat也是基于JMX开发而来的。

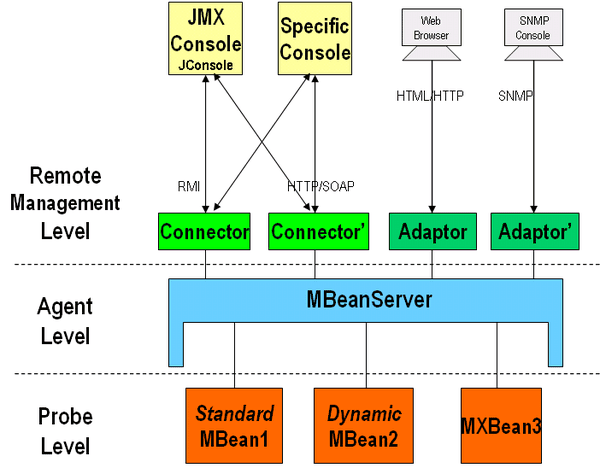

我们看下JMX的结构

Probe Level 负责资源的检测（获取信息），包含MBeans，通常也叫做Instrumentation Level。MX管理构件（MBean）分为四种形式，分别是标准管理构件（Standard MBean）、动态管理构件（Dynamic MBean）、开放管理构件(Open Mbean)和模型管理构件(Model MBean)。
The Agent Level 或者叫做MBean Server（代理服务器），是JMX的核心，连接Mbeans和远程监控程序。
Remote Management Level 通过connectors和adaptors来远程操作MBean Server。

JMX使用案例

上节只是引入和相关概念，这是不够的，你依然需要一个案例来帮助你理解JMX是如何工作的。

基于JMX的监控例子

ServerImpl - 我们模拟的某个服务器ServerImpl状态

java

public class ServerImpl {
    public final long startTime;
    public ServerImpl() {
        startTime = System.currentTimeMillis();
    }
}

由于MXBean规定，标准MBean也要实现一个接口，其所有向外界公开的方法都要在该接口中声明，否则管理系统就不能从中获取信息。此外，该接口的命名有一定的规范：在标准MBean类名后加上MBean后缀。这里的标准MBean类就是ServerMonitor，所以其对应的接口就应该是ServerMonitorMBean。因此ServerMonitorMBean的实现如下

java

public interface ServerMonitorMBean {
	public long getUpTime();
}

使用ServerMonitor类来监测ServerImpl的状态，实现如下

java

public class ServerMonitor implements ServerMonitorMBean {
    private final ServerImpl target;
    public ServerMonitor(ServerImpl target) {
        this.target = target;
    }

    @Override
    public long getUpTime() {
        return System.currentTimeMillis() - target.startTime;
    }
}

对于管理系统来讲，这些MBean中公开的方法，最终会被JMX转换为属性（Attribute）、监听（Listener）和调用（Invoke）的概念。下面代码中Main类的manage方法就模拟了管理程序是如何获取监测到的属性，并表现监测结果。

java

import javax.management.MBeanServer;
import javax.management.MBeanServerFactory;
import javax.management.ObjectName;

public class Main {
    private static ObjectName objectName;
    private static MBeanServer mBeanServer;

    public static void main(String[] args) throws Exception {
        init();
        manage();
    }

    private static void init() throws Exception {
        ServerImpl serverImpl = new ServerImpl();
        ServerMonitor serverMonitor = new ServerMonitor(serverImpl);
        mBeanServer = MBeanServerFactory.createMBeanServer();
        objectName = new ObjectName("objectName:id=ServerMonitor1");


        mBeanServer.registerMBean(serverMonitor, objectName);
    }

    private static void manage() throws Exception {

        long upTime = (Long)mBeanServer.getAttribute(objectName, "UpTime");
        System.out.println(upTime);
    }
}

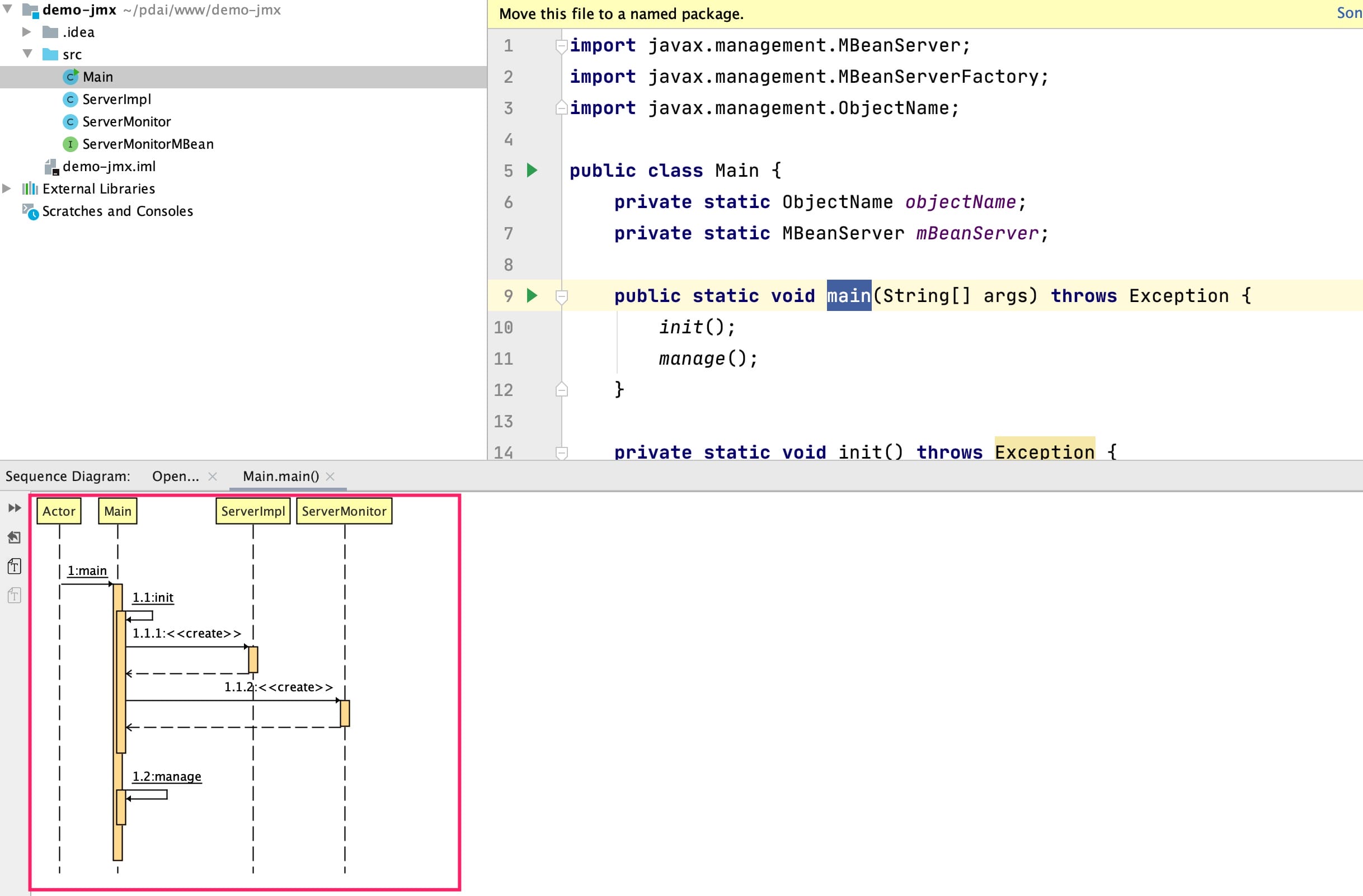

整体流程

如上步骤就能让你理解常见的Jconsole是如何通过JMX获取属性，对象等监控信息的了。

基于JMX的HTMLAdapter案例

上面例子，还没有体现adapter展示，比如上述信息在HTML页面中展示出来，再看一个例子

我们的管理目标

java

public class ControlTarget {
	private long width;
	private long length;

	public ControlTarget( long width, long length) {
		this.width = width;
		this.length = length;
	}

	public long getWidth() {
		return width;
	}

	public long getLength() {
		return length;
	}
}

根据标准MBean类抽象出符合规范的MBean类的接口，并修改标准MBean类实现该接口。

java

public interface ControlImplMBean {
	public long getLength();
	public long getWidth();
	public long getArea();
	public double getLengthWidthRatio();
}

根据需求，创建管理（目标程序）的类，其中包含操纵和获取（目标程序）特性的方法。这个类就是标准MBean类。

java

public class ControlImpl implements ControlImplMBean {
	private ControlTarget target;

	public ControlImpl(ControlTarget target) {
		this.target = target;
	}

	@Override
	public long getLength() {
		return target.getLength();
	}

	@Override
	public long getWidth() {
		return target.getWidth();
	}

	@Override
	public long getArea() {
		return target.getLength() * target.getWidth();
	}

	@Override
	public double getLengthWidthRatio() {
		return  target.getLength() * 1.0f / target.getWidth();
	}
}

创建MBean的代理类，代理中包含创建MBeanServer、生成ObjectName、注册MBean、表现MBean

java

import com.sun.jdmk.comm.HtmlAdaptorServer;

import javax.management.*;

public class ControlImplAgent {

    public static void main(String[] args) throws MalformedObjectNameException, NullPointerException, InstanceAlreadyExistsException, MBeanRegistrationException, NotCompliantMBeanException {


        MBeanServer server = MBeanServerFactory.createMBeanServer();


        ObjectName controlImplName = new ObjectName("controlImpl:name=firstOne");


        server.registerMBean(new ControlImpl(new ControlTarget(50, 200)), controlImplName);


        ObjectName adapterName = new ObjectName("ControlImpl:name=htmladapter,port=8082");
        HtmlAdaptorServer adapter = new HtmlAdaptorServer();
        server.registerMBean(adapter, adapterName);

        adapter.start();

    }

}

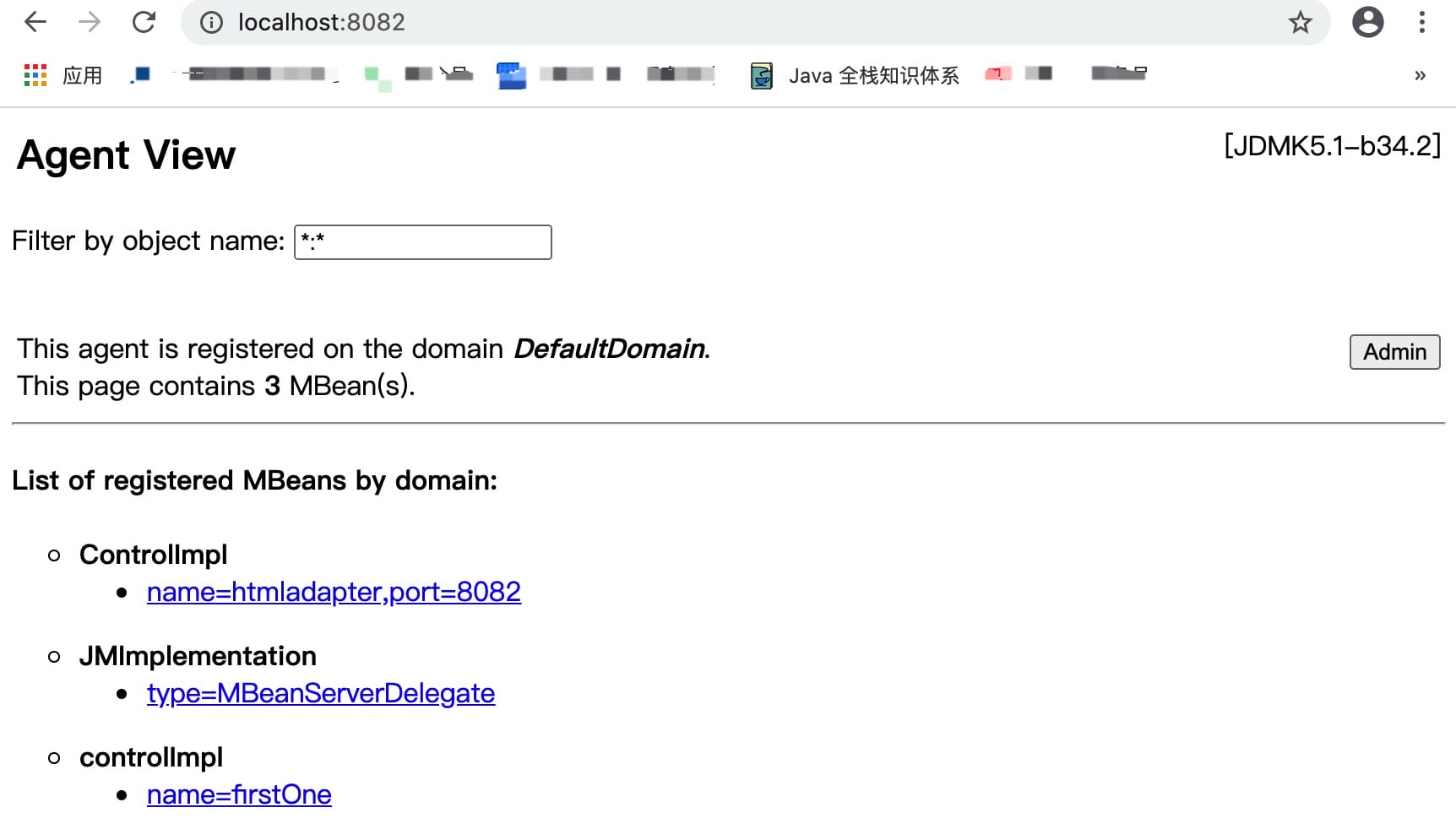

打开相关页面

PS：相关Adapter可以通过这里下载https://download.csdn.net/download/com_ma/10379741

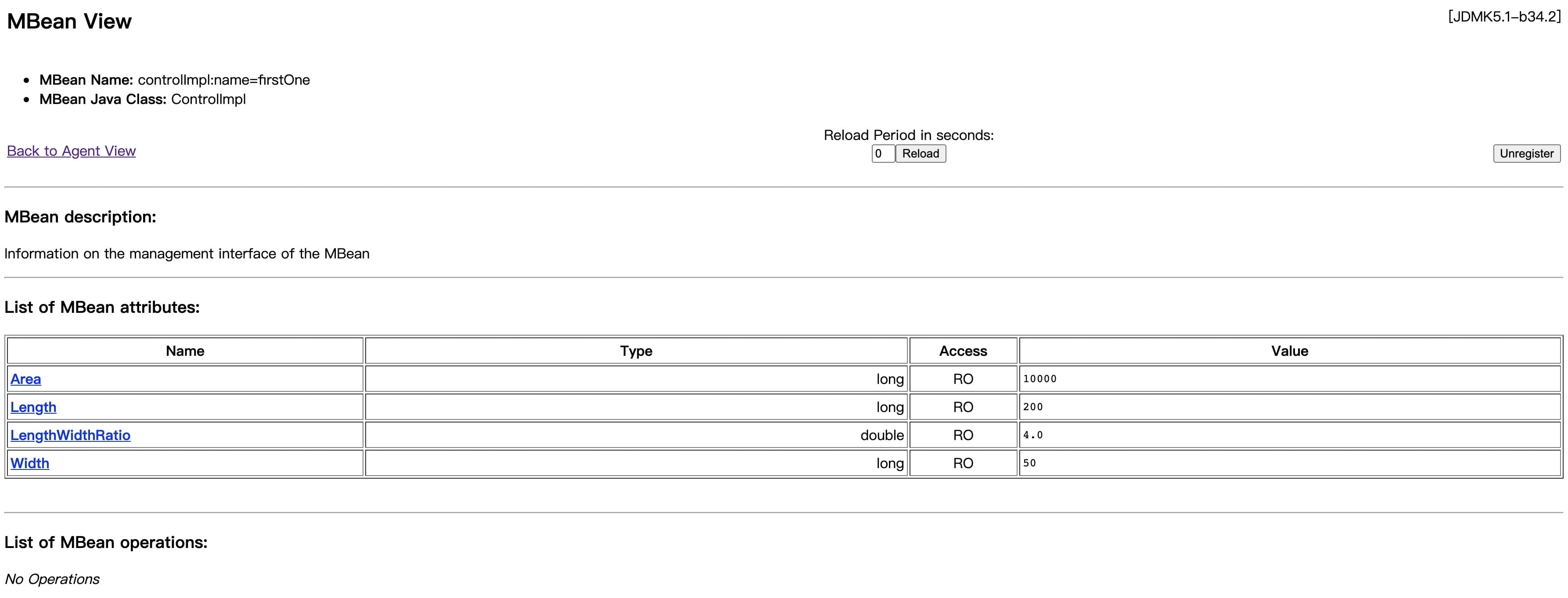

点击最后一个链接

Tomcat如何通过JMX实现组件管理

在简单理解了JMX概念和案例之后，我们便可以开始学习Tomcat基于JMX的实现了。

上述图中，我们看下相关的类的用途

MBeanRegistration：Java JMX框架提供的注册MBean的接口，引入此接口是为了便于使用JMX提供的管理功能；
JmxEnabled: 此接口由组件实现，这些组件在创建时将注册到MBean服务器，在销毁时将注销这些组件。它主要是由实现生命周期的组件来实现的，但并不是专门为它们实现的。
LifecycleMBeanBase：Tomcat提供的对MBeanRegistration的抽象实现类，运用抽象模板模式将所有容器统一注册到JMX；

此外，ContainerBase、StandardServer、StandardService、WebappLoader、Connector、StandardContext、StandardEngine、StandardHost、StandardWrapper等容器都继承了LifecycleMBeanBase，因此这些容器都具有了同样的生命周期并可以通过JMX进行管理。

MBeanRegistration

理解MBeanRegistration主要在于:

两块内容：registered 和 unregistered
两类方法：before和after

java

public interface MBeanRegistration   {


    public ObjectName preRegister(MBeanServer server,
                                  ObjectName name) throws java.lang.Exception;

    public void postRegister(Boolean registrationDone);



    public void preDeregister() throws java.lang.Exception ;

    public void postDeregister();

 }

JmxEnabled

理解JmxEnabled：在设计上它引一个域（Domain）对注册的MBeans进行隔离，这个域类似于MBean上层的命名空间一样。

java

public interface JmxEnabled extends MBeanRegistration {


    String getDomain();


    void setDomain(String domain);


    ObjectName getObjectName();
}

LifecycleMBeanBase

这样理解LifecycleMBeanBase时，你便知道它包含两块，一个是Lifecycle的接口实现，一个是Jmx接口封装实现。

从它实现的类继承和实现关系便能看出：

java

public abstract class LifecycleMBeanBase extends LifecycleBase
        implements JmxEnabled {

}

JmxEnabled的接口实现

Domain和mBeanName相关，代码很简单，不做详解

java

private String domain = null;
private ObjectName oname = null;
@Deprecated
protected MBeanServer mserver = null;


@Override
public final void setDomain(String domain) {
    this.domain = domain;
}



@Override
public final String getDomain() {
    if (domain == null) {
        domain = getDomainInternal();
    }

    if (domain == null) {
        domain = Globals.DEFAULT_MBEAN_DOMAIN;
    }

    return domain;
}



protected abstract String getDomainInternal();



@Override
public final ObjectName getObjectName() {
    return oname;
}



protected abstract String getObjectNameKeyProperties();

注册和卸载的相关方法

java

protected final ObjectName register(Object obj,
        String objectNameKeyProperties) {


    StringBuilder name = new StringBuilder(getDomain());
    name.append(':');
    name.append(objectNameKeyProperties);

    ObjectName on = null;

    try {
        on = new ObjectName(name.toString());
        Registry.getRegistry(null, null).registerComponent(obj, on, null);
    } catch (MalformedObjectNameException e) {
        log.warn(sm.getString("lifecycleMBeanBase.registerFail", obj, name),
                e);
    } catch (Exception e) {
        log.warn(sm.getString("lifecycleMBeanBase.registerFail", obj, name),
                e);
    }

    return on;
}



protected final void unregister(String objectNameKeyProperties) {

    StringBuilder name = new StringBuilder(getDomain());
    name.append(':');
    name.append(objectNameKeyProperties);
    Registry.getRegistry(null, null).unregisterComponent(name.toString());
}



protected final void unregister(ObjectName on) {
    Registry.getRegistry(null, null).unregisterComponent(on);
}



@Override
public final void postDeregister() {

}



@Override
public final void postRegister(Boolean registrationDone) {

}



@Override
public final void preDeregister() throws Exception {

}



@Override
public final ObjectName preRegister(MBeanServer server, ObjectName name)
        throws Exception {

    this.mserver = server;
    this.oname = name;
    this.domain = name.getDomain().intern();

    return oname;
}

LifecycleBase相关接口

这样你就知道这里抽象出的LifecycleBase如下两个方法的用意，就是为了注册和卸载MBean

java

@Override
protected void initInternal() throws LifecycleException {


    if (oname == null) {
        mserver = Registry.getRegistry(null, null).getMBeanServer();

        oname = register(this, getObjectNameKeyProperties());
    }
}



@Override
protected void destroyInternal() throws LifecycleException {
    unregister(oname);
}

参考文档

JMX例子整理自：
